２．ベクトルスコープ
映像の色相を確認するベクトルスコープを
ソフト上でシミュレーションするプログラムです。

SDTVの理論式はNHKテレビ技術教科書(上)記載の式を用いた。HDTVは上記の考え方の理論式はないため、SDTVと比較の為同じ理論式を用いて計算した。
HDTVの定数はITU-R BT709-4 PartII規定の値を用いた。

（３）計算結果

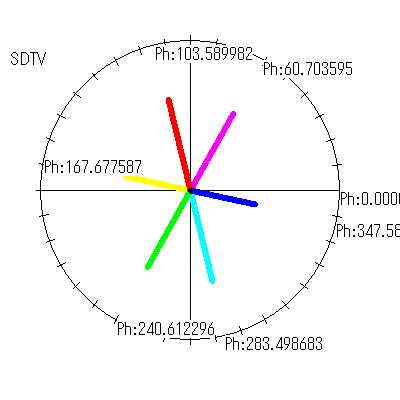

　下記ｶﾗｰﾊﾞｰを用いてベクトル位相角の計算を行った。
白=（R,G,B）＝（1,1,1）
黒=（R,G,B）＝（0,0,0）
赤=（R,G,B）＝（1,0,0）
計算上は、255を1として正規化。




ベクトルスコープの外形円は100IREとして、100IREを１に正規化しベクトルの長さ(色の濃さに対応)を計算して表示している。

（４）添付ソフトウェアの使い方
1 これはスライダーを移動させることによって、ｶﾗｰﾊﾞｰの色を変化させそれに追従する形でベクトルが移動する。
2 スライダーは-255から255であり、カラーバーは（R,G,B）＝（0〜255, 0〜255, 0〜255）で規定している。
3 画面はビットマップ形式でセーブすることが可能で、「ファイル」−「名前を付けて保存」で保存可能である。ただし、セーブするときのファイル名入力は必ず、「．BMP」と拡張子をつけること。
4 バグはいくつかありますがこれは、愛嬌ということで。
5 ソフトウェアはVisual C++.NETで作成している。ソースコードはVisual C++ Ver6.0でもコンパイル可能。

以上
