Qt MDI
画像処理プログラミング
QtでSDIウィンドウでの画像処理用のプログラムを作成しました。このままでも処理結果の確認等使えますが、処理結果を一つの画面で比較したい
と思います。そこで、昔ながら？のMDIアプリケーションを作成し、画像表示をしたいと思います。
作成したアプリケーションを最初に示して、プログラムを解説していきます。
●作成するアプリケーション
以下にアプリケーションの画面を示します。

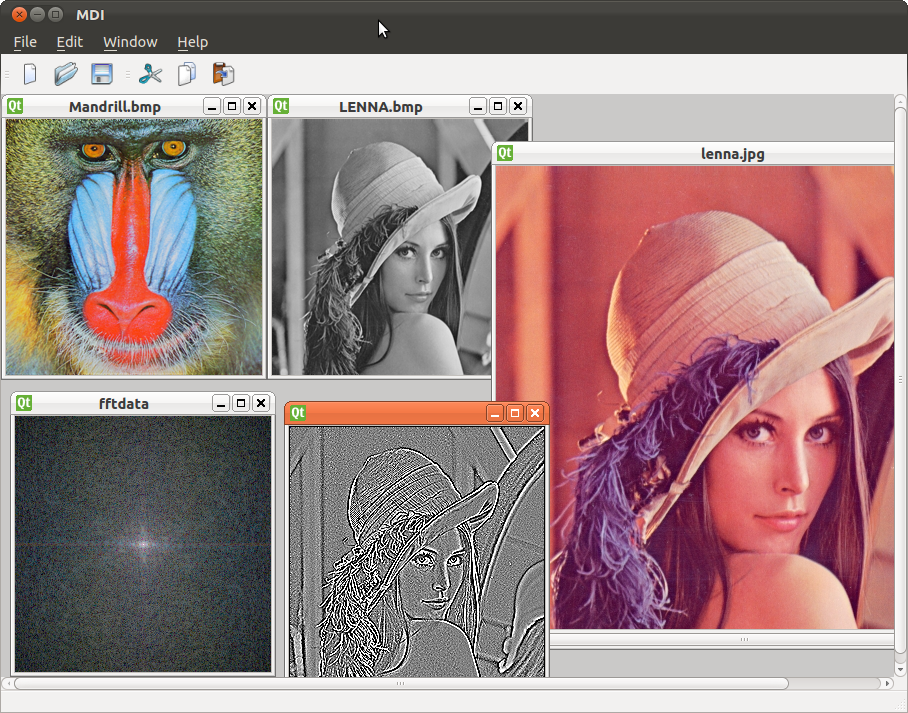

図１ アプリケーションの実行画面
表示できるファイル形式は、QtのQImageクラスに従います。画像処理結果は、新しくウィンドウを開いてそこに表示するようにしています。
以下、今回作成したソフトの機能です。
・画像の読み込み、表示、保存（画像部分のみ）
・画像処理、FFT、IFFT、微分フィルタ(Laplacian)、Winnerフィルタ
開発した環境は、以下のとおりです。
・Ubuntu
11.10(12.04LTSでも動作する*1) 32bit版
・Qt4.8.0
・ｇ++
・QtCreator2.4.1
*1
Ubuntu12.04LTSではjpegファイルを読み込めない環境があるようです。私の環境ではlibjpeg62がインストールされていないのが原因でした。
以下にlibjpeg62のインストール方法を記載します。
sudo apt-get install
libjpeg62
インストール後は、Jpegも読み込めるようになりました。
●サンプルプログラムの利用
MDIプログラムは、Qtのサンプルプログラムを利用します。
私はこのプログラムを全て理解できてませんが、使えるところを理解し利用しています。
MDIサンプルは、HelpやWebサイトの検索で「Qt4 MDI
sample」で見つかると思います。
注意：このプログラムの解説、プログラムサンプルは、自分のメモ用に作成しています。
バグや間違いなどあると思います。使うときは自己責任でお願いします（たいしたプログラムではありませんが.........）。
●目次
1.MDIプログラム構成
プログラム構成を説明します
2.各クラスの説明
2-1.cfftdatacreate2d
2-2.cdatacreate2d
2-3.mainwindow
2-4.midchild
2-5.scene
2-6.view
2-7.cimginterface
2-8.cimagefunc
2-9.Cfft1d
2-10.Cfft_2D
2-11.その他
・main.cpp
2-12.リソースファイル
・mdiimage1.qrc
3.画像処理の説明
ソースファイル 注 全部説明してませんが、ソースファイルを公開します。
