7-2　分割ウィンドウ～ウィンドウへの描画～
コントロールパネルを作るためにいくつか試してみます。
　・7-2-1 スプリットウィンドウ(QSplitterウィジェット)のview,scene作成
・7-2-2 スプリットウィンドウへの描画

7-2-1 スプリットウィンドウ(QSplitterウィジェット)のview,scene作成
7-1-1でも作成しましたが、ここでも再度スプリットウィンドウを作成します。そして、
他のビューをコントロールする（描画する）ためのQFrameを基底クラスとしたフォームクラス(コントロールパネルと呼びます)を作成します。

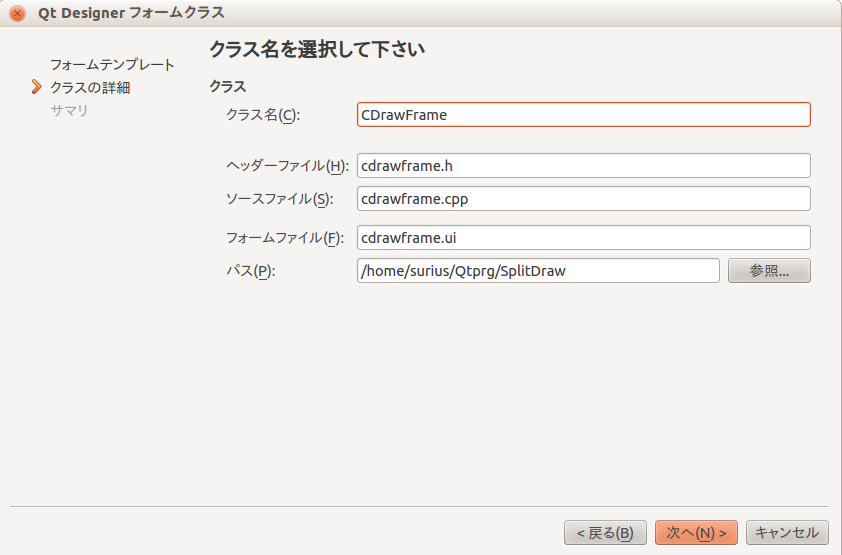

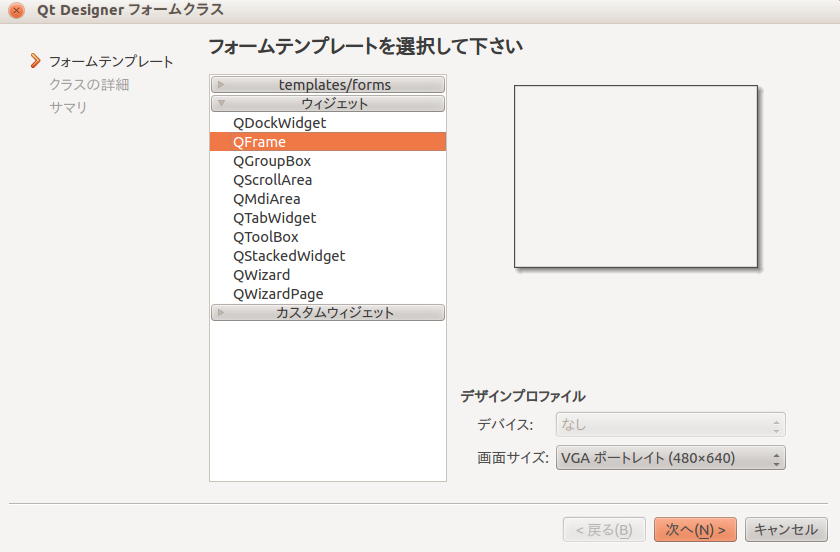

このクラスは、cdrawframeとします。以下の図1-1,1-2,1-3を参照して作成してください。

図1-1

図1-2　

図1-3

フレームの大きさは、幅：280、高さ：250とします。これは、geometryもminimumSizeも同じ値にします。
フレームにボタンを貼り付けます。まず、LayoutsからVertical Layoutを選んで、フレームにドラッグアンドドロップします。
そして、Push Buttonを3つ先ほどのVertical Layoutエリアに貼り付けていきます。
ボタンは自動的に配置されます。
ボタンの表示を変更します。変更したボタンをダブルクリックするとエディットモードになります。
上からView1Button、View2Button、View3Buttonと名前をつけます。

図2 ボタンの貼り付けと配置

Buttonのプロパティも変更します。ここではobjectNameの値を変更して、貼り付けたButton固有の
名前にします。この名前は後でボタンのslotsとsignalを定義するときに使いますので、
それぞれ固有の名前にします。
ここでもButtonの表記と同じにしておきます。必ずしも同じ名前にする必要はありません。

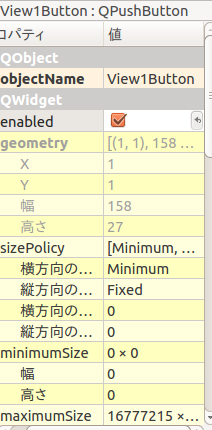

図3ボタンのプロパティを変更

このコントロールクラスを7-1章と同じようにQSpliteを作成して、QSplitterのひとつのsplite windowに貼り付けます。
ここでは、mainwindow.hに先ほど作成したクラスのヘッダファイルとクラスの変数を追加します。
以下、mainwindow.hファイルに追加
#include　"cdrawframe.h"//QFrameを基底クラスとしたコントロールパネルのクラス宣言

privete:
CDrawFrame *cotf;//コントロールパネルクラスの変数

今回はsplite windowに描画するためにQGraphicsViewを貼り付けて、そのViewに対して描画していきます。
この描画はQGraphicsView,QGraphicsScene,QSplitterの各クラスを使うためにmainwindow.hに以下も追加します。
#include <QGraphicsView>
#include <QGraphicsScene>
#include <QSplitter>
以下も追加します。

privete:
QGraphicsView *m_view1;//add
QGraphicsScene *m_scene1;//add
QGraphicsView *m_view2;//add
QGraphicsScene *m_scene2;//add
QGraphicsView *m_view3;//add
QGraphicsScene *m_scene3;//add

mainwindow.hには、splite windowを作成するために以下の関数と変数を追加します。
QSplitter *vsplit2;
QSplitter *vsplit4;

QSplitter *getFGSplitter(QGraphicsView *lview,CDrawFrame *cFrame);//GraphicsViewとコントロールパネルを貼り付けるための関数
QSplitter *getGGSplitter(QGraphicsView *lview1,QGraphicsView *lview2);//GraphicViewを貼り付けるための関数

次にmainwindow.cppでsplite windowを実装していきます。
はじめに、各splite windowに貼り付けるためのviewとsceneを作成します。後でviewに描画するためにsceneにGraphicItremを貼り付けます。
次に先ほど作成してコントロールパネルクラスを作成するためにCDrawFrameクラスのコンストラクタを呼び出します。
そして、各splite windowを配置していきます。
このとき、mainwindowの大きさが小さい場合がありますので、この場合はmainwindowの「デザイン」からmainwindowのgeometryを適当な大きさにします。
ソースコード上でsetGeometry(0,0,640,640);としてもよいです。

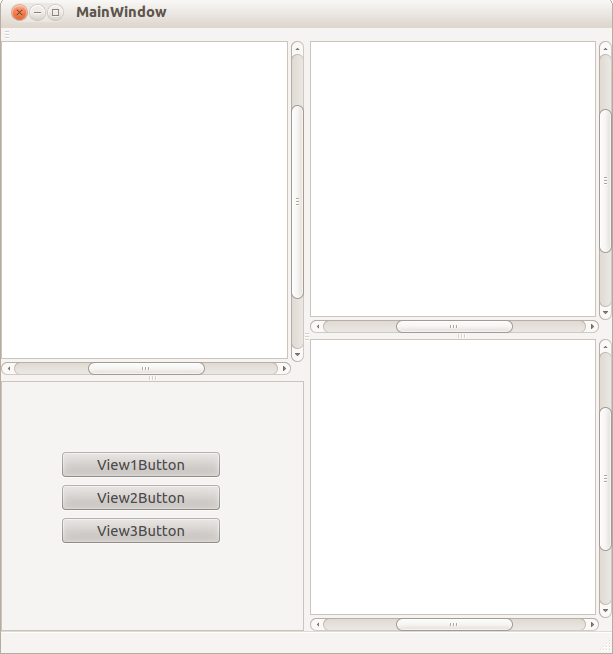

プログラムを実行すると以下図4のような画面が表示されます。

図4

以下にソースコードを記載します。

★ソースコード
●mainwindow.h
#ifndef MAINWINDOW_H
#define MAINWINDOW_H

#include <QMainWindow>
#include <QGraphicsView>
#include <QGraphicsScene>
#include <QSplitter>
#include "cdrawframe.h"//QFrameを基底クラスとしたコントロールパネルのクラス宣言
namespace Ui {
class MainWindow;
}

class MainWindow : public QMainWindow
{
    Q_OBJECT

public:
    explicit MainWindow(QWidget *parent = 0);
    ~MainWindow();

private:
    Ui::MainWindow *ui;
    QGraphicsView *m_view1;//add
    QGraphicsScene *m_scene1;//add
    QGraphicsView *m_view2;//add
    QGraphicsScene *m_scene2;//add
    QGraphicsView *m_view3;//add
    QGraphicsScene *m_scene3;//add

QSplitter *vsplit2;
QSplitter *vsplit4;

    QSplitter *getFGSplitter(QGraphicsView *lview,CDrawFrame *cFrame);
    QSplitter *getGGSplitter(QGraphicsView *lview1,QGraphicsView *lview2);
    CDrawFrame *cotf;//コントロールパネルクラスの変数
    QPixmap px;
};

#endif // MAINWINDOW_H

●mainwindow.cpp
#include "mainwindow.h"
#include "ui_mainwindow.h"

MainWindow::MainWindow(QWidget *parent) :
    QMainWindow(parent),
    ui(new Ui::MainWindow)
{
    ui->setupUi(this);
   // setGeometry(0,0,640,640);//main windowのサイズはuiでのデザイン画面で大きさを変えてもよい。この関数を呼び出してもよい。今回はデザイン画面で大きさを変えた

    m_scene1 = new QGraphicsScene();     // シーン矩形部分
    m_scene1->setSceneRect(-20,-30,640,480);//set view size ,マイナス座標も設定可m_scene->setSceneRect(-320,-240,640,480);
                                      //viewを大きめにとっておく。windowをドラッグしてviewの領域を超えると表示した画像がずれてくる
    m_view1 = new QGraphicsView();//viewの生成
    m_view1->setScene(m_scene1);//viewにsceneをセット

    m_scene2 = new QGraphicsScene();     // シーン矩形部分
    m_scene2->setSceneRect(-20,-30,640,480);//set view size ,マイナス座標も設定可m_scene->setSceneRect(-320,-240,640,480);
                                      //viewを大きめにとっておく。windowをドラッグしてviewの領域を超えると表示した画像がずれてくる
    m_view2 = new QGraphicsView();//viewの生成
    m_view2->setScene(m_scene2);//viewにsceneをセット

    m_scene3 = new QGraphicsScene();     // シーン矩形部分
    m_scene3->setSceneRect(-20,-30,640,480);//set view size ,マイナス座標も設定可m_scene->setSceneRect(-320,-240,640,480);
                                      //viewを大きめにとっておく。windowをドラッグしてviewの領域を超えると表示した画像がずれてくる
    m_view3 = new QGraphicsView();//viewの生成
    m_view3->setScene(m_scene3);//viewにsceneをセット

cotf = new CDrawFrame();//コントロールパネルクラスを確保するためにコンストラクタを呼び出す。

vsplit2=getFGSplitter(m_view1,cotf);//それぞれのビューとコントロールパネルをsplite windowに
vsplit4=getGGSplitter(m_view2,m_view3);//同上

    //以下で上記でビューを貼り付けたsplite windowをさらにsplite　windowにはりつけて4分割している。
    QSplitter *hsplit = new QSplitter(Qt::Horizontal);
    hsplit->addWidget(vsplit2);
    QSplitter *hsplit1 = new QSplitter(Qt::Horizontal);
    hsplit1->addWidget(vsplit4);

hsplit->addWidget(hsplit1);//mainwindowのセントラルウィジェットとして4分割したsplite windowを貼り付ける。

setCentralWidget(hsplit);

}
MainWindow::~MainWindow()
{
    delete ui;
}
QSplitter *MainWindow::getFGSplitter(QGraphicsView *lview,CDrawFrame *cFrame)
{
    /**splitterの設定*/
    QSplitter *vsplit = new QSplitter(Qt::Vertical);
    vsplit->addWidget(lview);
    QSplitter *vsplit1 = new QSplitter(Qt::Vertical);
    vsplit1->addWidget(cFrame);
    vsplit->addWidget(vsplit1);
    return vsplit;
}
QSplitter *MainWindow::getGGSplitter(QGraphicsView *lview1,QGraphicsView *lview2)
{
    /**splitterの設定*/
    QSplitter *vsplit = new QSplitter(Qt::Vertical);
    vsplit->addWidget(lview1);
    QSplitter *vsplit1 = new QSplitter(Qt::Vertical);
    vsplit1->addWidget(lview2);
    vsplit->addWidget(vsplit1);
    return vsplit;
}

7-2-2 スプリットウィンドウへの描画(QGraphicsItemの利用)

各スプリットウィンドウへの描画を実施します。描画にはQGraphicsItemのQGraphicsEllipseItemを利用しました。
各ビューに対して描画する関数を作成し、mainwindowのコンストラクタから呼び出します。
関数は以下のようにします。

void MainWindow::InitView1()
{
item1 = new QGraphicsEllipseItem(100, 100, 200, 100);
item1->setBrush(QBrush(QColor("pink")));

    m_scene1 = new QGraphicsScene();     // シーン矩形部分
    m_scene1->setSceneRect(-20,-30,640,480);//set view size ,マイナス座標も設定可m_scene->setSceneRect(-320,-240,640,480);
                                    //viewを大きめにとっておく。windowをドラッグしてviewの領域を超えると表示した画像がずれてくる
    m_scene1->addItem(item1);

m_view1 = new QGraphicsView();//viewの生成
m_view1->setScene(m_scene1);//viewにsceneをセット
}

図5

★ソースコード
●mainwindow.h
#ifndef MAINWINDOW_H
#define MAINWINDOW_H

#include <QMainWindow>
#include <QGraphicsView>
#include <QGraphicsScene>
#include <QSplitter>
#include <QGraphicsItem>
#include "cdrawframe.h"//QFrameを基底クラスとしたコントロールパネルのクラス宣言
namespace Ui {
class MainWindow;
}

QSplitter *vsplit2;
QSplitter *vsplit4;

    QGraphicsEllipseItem *item1;//描画用
    QGraphicsEllipseItem *item2;
    QGraphicsEllipseItem *item3;
    void InitView1();
    void InitView2();
    void InitView3();

#endif // MAINWINDOW_H
●mainwindow.cpp

#include "mainwindow.h"
#include "ui_mainwindow.h"

   //各viewとsceneを確保して、初期状態の描画をするための関数
    InitView1();
    InitView2();
    InitView3();

cotf = new CDrawFrame();//コントロールパネルクラスを確保するためにコンストラクタを呼び出す。

vsplit2=getFGSplitter(m_view1,cotf);//それぞれのビューとコントロールパネルをsplite windowに
vsplit4=getGGSplitter(m_view2,m_view3);//同上

hsplit->addWidget(hsplit1);//mainwindowのセントラルウィジェットとして4分割したsplite windowを貼り付ける。

setCentralWidget(hsplit);

    m_scene1 = new QGraphicsScene();     // シーン矩形部分
    m_scene1->setSceneRect(-20,-30,640,480);//set view size ,マイナス座標も設定可m_scene->setSceneRect(-320,-240,640,480);
                                    //viewを大きめにとっておく。windowをドラッグしてviewの領域を超えると表示した画像がずれてくる
    m_scene1->addItem(item1);

    m_view1 = new QGraphicsView();//viewの生成
    m_view1->setScene(m_scene1);//viewにsceneをセット
}
void MainWindow::InitView2()
{
    item2 = new QGraphicsEllipseItem(100, 100, 200, 100);
    item2->setBrush(QBrush(QColor("blue")));
    m_scene2 = new QGraphicsScene();     // シーン矩形部分
    m_scene2->setSceneRect(-20,-30,640,480);//set view size ,マイナス座標も設定可m_scene->setSceneRect(-320,-240,640,480);
                                      //viewを大きめにとっておく。windowをドラッグしてviewの領域を超えると表示した画像がずれてくる
    m_scene2->addItem(item2);
    m_view2 = new QGraphicsView();//viewの生成
    m_view2->setScene(m_scene2);//viewにsceneをセット
}
void MainWindow::InitView3()
{
    item3 = new QGraphicsEllipseItem(100, 100, 200, 100);
    item3->setBrush(QBrush(QColor("red")));
    m_scene3 = new QGraphicsScene();     // シーン矩形部分
    m_scene3->setSceneRect(-20,-30,640,480);//set view size ,マイナス座標も設定可m_scene->setSceneRect(-320,-240,640,480);
                                      //viewを大きめにとっておく。windowをドラッグしてviewの領域を超えると表示した画像がずれてくる

    m_scene3->addItem(item3);
    m_view3 = new QGraphicsView();//viewの生成
    m_view3->setScene(m_scene3);//viewにsceneをセット
}
